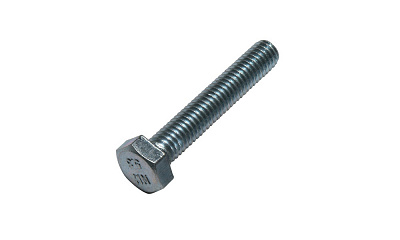

Болт с полной резьбой DIN 933

● 6 вариантов доступны

Краткое описание

Класс прочности 5,6

Диаметр × длина Болт с полной резьбой DIN 933 6х25

Покрытие 20

Вариант / размер

140,33 ₽

за 1 кг с НДС 20%

Цена указана без учёта оптовых скидок. Минимальная сумма заказа — 5000 ₽.

В корзину

Характеристики

3 группы · 4 параметра

Резьба

Поле допуска резьбы: 6g

Материал и покрытие

Марка стали: 20

Прочность

Класс прочности: 5,6
Класс точности: A

Техническая документация: чертёж, таблицы массы и размеров

DIN 933 Болт с полной резьбой и шестигранной головкой, размер резьбы от М3 до М64, длина болта от 5 до 340 мм, класс точности A, B. Болты DIN 933 применяются для соединения и крепления деталей и конструкций в строительстве и машиностроении.
Материалы:

- Сталь: 5.6, 8.8, 10.9, 12.9, 1.7709, 1.7218
- Сталь с покрытием: гальваническая оцинковка, горячее цинкование, дисперсионное цинкование, гальваническое никелирование, гальваническое хроматирование
- Нержавеющая сталь: А2 - А5, А2/А4-70, А2/А4-80
- Латунь, алюминий, медный сплав
- Пластик

Таблица размеров и характеристик болтов DIN 933 с полной резьбой в мм

D		M3	M4	M5	M6	M8	M10	M12	M14	M16	M18
P		0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5
K		2	2,8	3.5	4	5.3	6.4	7.5	8.8	10	11,5
C	мин.	0,15	0,15	0,15	0,15	0,15	0,15	0,15	0,15	0,2	0,2
C	макс.	0,4	0,4	0,5	0,5	0,6	0,6	0,6	0,6	0,8	0,8
R		0,1	0,2	0,2	0,25	0,4	0,4	0,6	0,6	0,6	0,6
А		1,5	2,1	2,4	3	4	4,5	5,3	6	6	7,5
S	DIN 933	5,5	7	8	10	13	17	19	22	24	27
S	ISO 4017	5,5	7	8	10	13	16	18	21	24	27
e	DIN 933	6,01	7,66	8,79	11,05	14,38	18,9	21,1	24,49	26,75	30,14
e	ISO 4017	6,01	7,66	8,79	11,05	14,38	17,77	20,03	23,36	26,75	30,14

D		М20	M22	М24	М27	М30	M36	M42	M48	M56	M64
P		2,5	2,5	3	3	3,5	4	4,5	5	5,5	6
K		12.5	14	15	17	18.7	22.5	26	30	35	40
C	мин.	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3
C	макс.	0,8	0,8	0,8	0,8	0,8	0,8	1	1	1	1
R		0,8	0,8	0,8	1	1	1	1,2	1,6	2	2
А		7,5	7,5	9	9	10,5	12	13,5	15	16,5	18
S	DIN 933	30	32	36	41	46	55	65	75	85	95
S	ISO 4017	30	34	36	41	46	55	65	75	85	95
e	DIN 933	33,53	38,85	39,98	45,2	50,85	60,79	71,3	82,6	93,56	104,9
e	ISO 4017	33,53	37,72	39,98	45,2	50,85	60,79	71,3	82,6	93,56	104,9

Обозначения:
D - номинальный диаметр резьбы
P - шаг резьбы
K - высота головки болта
С - высота подголовка
R - радиус
А - сбег резьбы, макс.
S - размер шестигранной головки под ключ
e - диаметр описанной окружности, не менее
L - длина болта

Доступные варианты (6)

Выбрать видимые 0 вариантов выбрано

Вариант / размер	Наличие	Цена	Ед. изм.	Действия
Болт с полной резьбой DIN 933 6х25 Арт. bolt-s-polnoy-rezboy-din-933-6kh25	Доступно к заказу	140,33 ₽	1 кг	В корзину
Болт с полной резьбой DIN 933 6х28 Арт. bolt-s-polnoy-rezboy-din-933-6kh28	Доступно к заказу	140,33 ₽	1 кг	В корзину
Болт с полной резьбой DIN 933 6х30 Арт. bolt-s-polnoy-rezboy-din-933-6kh30	Доступно к заказу	140,33 ₽	1 кг	В корзину
Болт с полной резьбой DIN 933 6х20 Арт. bolt-s-polnoy-rezboy-din-933-6kh20	Доступно к заказу	142,88 ₽	1 кг	В корзину
Болт с полной резьбой DIN 933 5х50 Арт. bolt-s-polnoy-rezboy-din-933-4kh30	Доступно к заказу	180,73 ₽	1 кг	В корзину
Болт с полной резьбой DIN 933 5х60 Арт. bolt-s-polnoy-rezboy-din-933-4kh50	Доступно к заказу	180,73 ₽	1 кг	В корзину

Выбрать Болт с полной резьбой DIN 933 6х25 Арт. bolt-s-polnoy-rezboy-din-933-6kh25 Доступно к заказу Ед. изм.: 1 кг

140,33 ₽

В корзину

Выбрать Болт с полной резьбой DIN 933 6х28 Арт. bolt-s-polnoy-rezboy-din-933-6kh28 Доступно к заказу Ед. изм.: 1 кг

140,33 ₽

В корзину

Выбрать Болт с полной резьбой DIN 933 6х30 Арт. bolt-s-polnoy-rezboy-din-933-6kh30 Доступно к заказу Ед. изм.: 1 кг

140,33 ₽

В корзину

Выбрать Болт с полной резьбой DIN 933 6х20 Арт. bolt-s-polnoy-rezboy-din-933-6kh20 Доступно к заказу Ед. изм.: 1 кг

142,88 ₽

В корзину

Выбрать Болт с полной резьбой DIN 933 5х50 Арт. bolt-s-polnoy-rezboy-din-933-4kh30 Доступно к заказу Ед. изм.: 1 кг

180,73 ₽

В корзину

Выбрать Болт с полной резьбой DIN 933 5х60 Арт. bolt-s-polnoy-rezboy-din-933-4kh50 Доступно к заказу Ед. изм.: 1 кг

180,73 ₽

В корзину

Описание

Болты DIN 933, которые можно купить в нашем магазине, имеют класс прочности 5,6. Их рекомендовано использовать в легких конструкциях, или же там, где действуют силы, направленные вдоль стержня метиза.

Получаемое при помощи болта крепление является прочным и надежным, его используют при монтаже металлических элементов, изделий из дерева и пр.

Болты DIN 933 можно применять в машиностроительной отрасли, при монтаже, использовать для соединения разных элементов.

За счет шестигранной формы болт способен передать большой крутящий момент, его грани не срываются, а простой монтаж осуществляется как сверху, так и сбоку.

Полная резьба метиза позволяет применять его при различных размерах соединяемых поверхностей.

Установка осуществляется в условиях производства с использованием торцевых головок на электроинструменте, а в домашних с применением ручного инструмента —гаечных ключей по размеру, накидных ключей и пр.
